Amplitude Variation with Offset (AVO): Preconditioning Seismic Data Gather

By Widia Anggraeni - March 12, 2018


Amplitude Variation with Offset (AVO)
Dalam Chopra adan Castagna pada tahun 2014 menyebutkan analisis brightspot pada data seismik sebagai direct hydrocarbon indicator (DHI) mulai dikembangkan pada tahun 1970an dan seiring waktu banyak keberhasilan). Amplitude Versus Offset adalah suatu metode yang digunakan untuk menganalisis data anomali pada data seismik yang berasosiasi terhadap gas pada reservoar (Ostrander, 1984).


Preconditioning Seismic Data Gather

Super Gather
Super Gather yaitu proses menaikan Signal to Noise Ratio dengan classing offset ini adalah mengkondisikan berdasarkan sorting class offset berdasarkan fold coverage data seismik itu sendiri.

Transformasi offset to angle
Dalam perekaman data seismik fungsi data dalam bentuk offset atau jarak. Sementara offset dan sudut secara garis besar mirip, terdapat hubungan non-linier diantara keduanya, sehingga perlu diperhatikan untuk pengolahan dan tahapan analisis. Diistilahkan sebagai analisis AVA (Amplitude Versus Angle) dibandingkan AVO. Untuk tahapan membuat angle gather, sebelum mengubah ke angle gather dilakukan analysis incident angle untuk melihat jangkauan sudut pada data seismik juga pada target anomali. Seperti pada gambar di bawah ini:

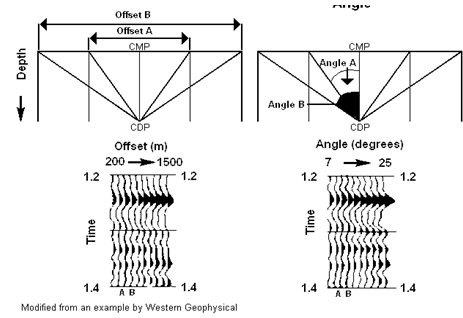

Gambar 26. AVO dan AVA hubungan terhadap offset (HRS, 2009)


Gambar 27. AVO dan AVA terhadap common trace (HRS, 2009)

Berdasarkan Gambar (26 dan 27) di atas menunjukkan geometri penjalaran  gelombang yang mengenai reflektor yang menghasilkan trace seismik tertentu. Dalam transformasi konstan offset ke konstan angle, maka hubungan antara X (offset) dan θ (angle) (HRS, 2004). Persamaan untuk transformasi ini yaitu sebagai berikut:

Jika diketahui kecepatan bawah permukaan pada area target maka:

Disubsitusikan persamaan (1) dan (2) maka:

Untuk pengubahan offset ke angle, dengan mengubah persamaan di atas, maka diperoleh untuk angle ke offset:

Dari persamaan 3 digunakan untuk memetakan offset ke angle. Pada Gambar (26 dan 27) di bawah ini menunjukkan kurva hubungan offset, time dan kecepatan dengan:

Kurva dibawah ini menunjukkan seismik dengan constant angle akan memiliki amplitudo hasil panjangnya offset pada gather AVO seiring meningkatnya time.
Gambar 28. Kurva plot angle dan offset trace seismik


Reference:
Bale, R., Leaney, S., and Dumitru, G. 2001. Offset-to-angle transformations for PP and PS AVO analysis. Expanded Abstract. 71st Annual Meeting SEG.
Chopra, Satinder and Castagna J, P. 2014. AVO. Society of Exploration Geophysicist.
HRS. 2009. Module  AVO. Workshop Training.Singapore. CGG Hampson and Russell Software.
HRS. 2004. AVO Theory. CGG Hampson and Russell Software.
Ostrander W.J. 1984. Plane Wave Reflection Coefficients for Gas Sands at Nonnormal Angles of Incidence. Geophysics. 49. p.1637-1648.
